Термосифонные системы: естественная циркуляция теплоносителя без насосов и электроэнергии

Введение в термосифонные системы

Термосифонные системы — это разновидность систем отопления и теплоснабжения, в которых циркуляция теплоносителя происходит естественным образом за счёт теплового расширения и разницы плотности жидкости в горячей и холодной частях системы. Такой подход позволяет обходиться без электропитания и насосов, что делает системы крайне экономичными и надёжными.

Основные принципы работы термосифона

Когда жидкость в нагретой части системы расширяется, она становится менее плотной и поднимается вверх к потребителю тепла. В охлаждённой части жидкости становится плотнее, и она опускается вниз. Такой цикл создаёт естественную циркуляцию.

• Температурный перепад — ключевой фактор, стимулирующий движение теплоносителя.
• Гравитация и гравитационная разница высот между горячим и холодным участками.
• Герметичность системы предотвращает попадание воздуха, который может тормозить циркуляцию.

Типы термосифонных систем

Преимущества термосифонных систем

Естественная циркуляция в термосифонных системах даёт несколько значимых плюсов:

1. Отсутствие электропитания и насосов. Система автономна и работает даже при полном отключении электричества.
2. Низкие эксплуатационные расходы. Не нужно платить за электроэнергию и тратить деньги на ремонт насосов.
3. Простота конструкции и надёжность. Меньше подвижных частей — меньше поломок.
4. Экологическая безопасность. Отсутствие насосов снижает шум и не создаёт электромагнитных помех.

Недостатки и ограничения

Несмотря на преимущества, термосифонные системы имеют определённые ограничения:

• Требования к гравитационному перепаду высот. Для нормальной работы обязательно наличие перепада между точками подачи и возврата теплоносителя.
• Ограниченная скорость циркуляции. Из-за естественной циркуляции теплоноситель движется медленнее, что может быть критично для больших систем.
• Необходимость качественной теплоизоляции. Чтобы исключить потери тепла на трубопроводах.

Примеры применения термосифонных систем

Термосифонные системы нашли широкое применение в различных сферах, особенно там, где важна автономность и экономия.

1. Домашнее отопление в сельской местности

В регионах с нестабильным электроснабжением термосифонные системы позволяют поддерживать комфортную температуру без дополнительных затрат на электроэнергию. По статистике, в сельских районах России около 30% отопительных установок используют именно естественную циркуляцию.

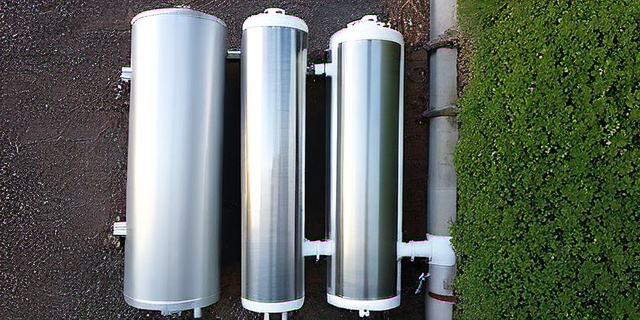

2. Солнечные водонагреватели

В солнечных коллекторах особенно популярны термосифонные схемы. Жидкость в коллекторе нагревается и естественно поднимается в бак, расширяясь, что гарантирует постоянный приток горячей воды без электрошумных насосов.

3. Промышленные процессы и тепловые сети

В небольших технологических линиях и системах охлаждения некоторые термосифонные решения позволяют минимизировать вероятность остановки процесса из-за отказа насосного оборудования.

Рекомендации и советы по проектированию термосифонных систем

Правильная организация системы позволяет максимально эффективно использовать преимущества термосифонного принципа. Вот ключевые рекомендации:

• Обеспечить достаточный перепад высот между нагретой и охлаждённой зоной (обычно не менее 0.5-1 метра).
• Минимизировать длину трубопроводов и использовать трубы с малым сопротивлением для циркуляции.
• Использовать качественную теплоизоляцию для труб и оборудования.
• Выбирать теплоносители с хорошей теплоёмкостью и стабильностью при рабочих температурах.
• Обеспечить герметичность системы для предотвращения попадания воздуха и утечек.
• Применять дополнительные расширительные баки и клапаны для компенсации изменения объёма жидкости.

Таблица: Оптимальные параметры для типичной термосифонной системы отопления

Мнение автора

«Термосифонные системы — это один из самых простых и надёжных способов организации отопления и горячего водоснабжения в условиях ограниченного доступа к электроэнергии. Несмотря на некоторые технические ограничения, при грамотном проектировании они могут работать десятилетиями без серьёзного обслуживания.»

Заключение

Термосифонные системы представляют собой эффективное решение для естественной циркуляции теплоносителя без использования насосов и электричества. Они востребованы в частном строительстве, сельской местности и в системах автономного теплоснабжения, поскольку отличаются простотой конструкции, экономичностью и надёжностью. При условии правильного расчёта и монтажа такие системы способны обеспечить комфортное отопление и горячее водоснабжение даже в самых сложных условиях без дополнительных затрат энергии.

Для современного экологичного и устойчивого строительства термосифонные системы могут стать одним из ключевых элементов. Их применение способствует снижению эксплуатационных расходов, уменьшению негативного воздействия на окружающую среду и повышению устойчивости жилых и производственных объектов к перебоям с электроснабжением.
